Hoe IP-classificaties de duurzaamheid van EV-connectoren beïnvloeden

IP-classificaties zijn belangrijk omdat ze bepalen hoe goed een connector bestand is tegen stof en water. De juiste classificatie vertraagt corrosie, zorgt voor een stabiele contactweerstand en vermindert ongeplande downtime. EV-connectorenzijn er een paar nuances die direct van invloed zijn op de praktijk: waterstraaltests en onderdompelingstests zijn verschillend, de classificaties kunnen veranderen wanneer de plug is aangesloten versus niet-aangesloten, en aan de voertuigzijde worden vaak K-suffixclassificaties gebruikt die zijn ontworpen voor zware opspattende vloeistoffen en wasbeurten.

Wat een IP-classificatie u eigenlijk vertelt

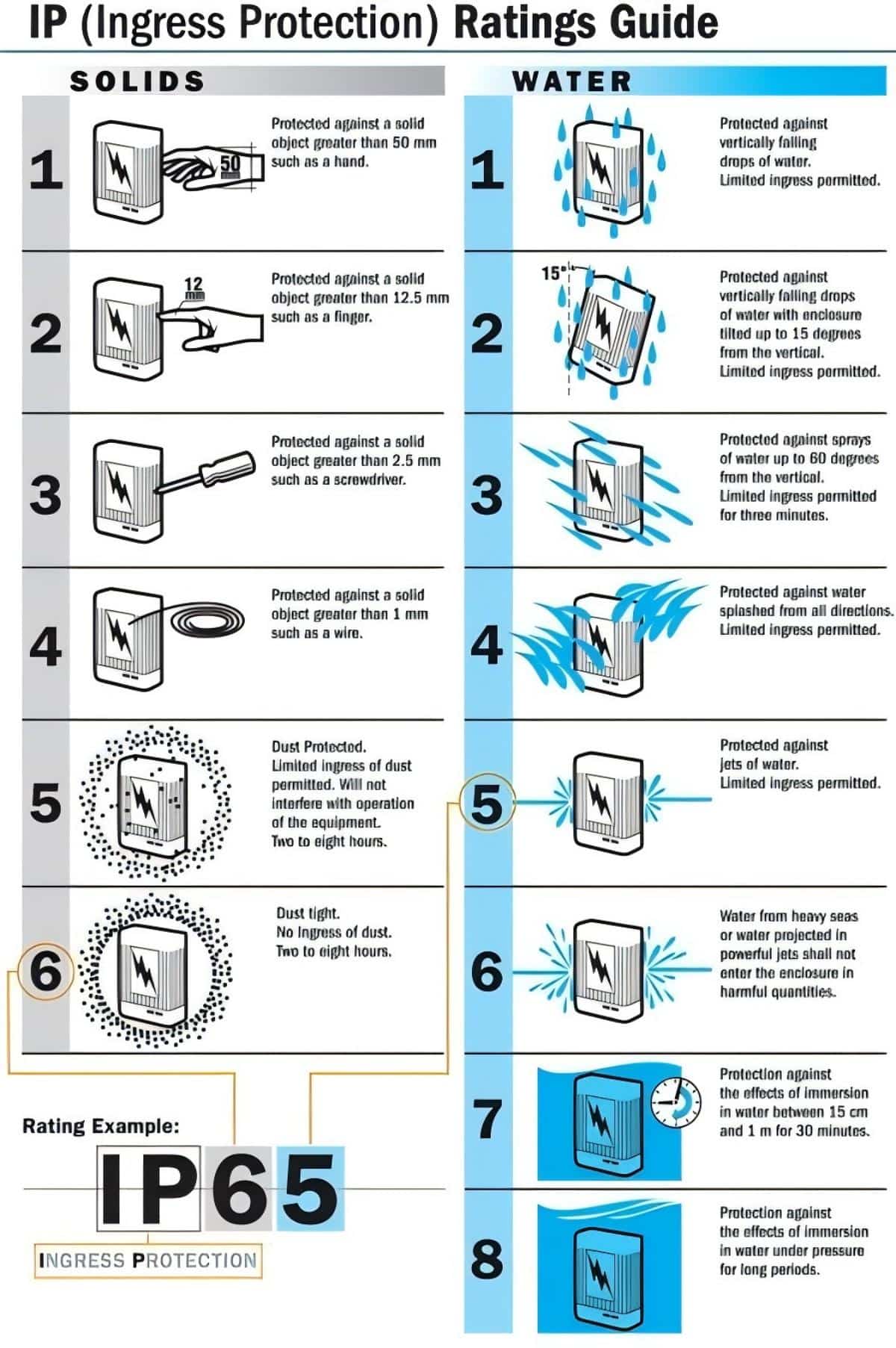

Een IP-code bestaat uit twee getallen: het eerste betreft het binnendringen van vaste deeltjes, het tweede betreft het binnendringen van water. De watertesten zijn niet cumulatief. Het doorstaan van een onderdompelingstest betekent niet dat een product ook krachtige waterstraaltesten doorstaat, en omgekeerd. Daarom vermelden sommige datasheets twee waterclassificaties, bijvoorbeeld IPX6 en IPX7, om de prestaties onder zowel straal- als onderdompelingsomstandigheden te tonen.

Waarom bescherming tegen binnendringing de levensduur van connectoren beïnvloedt
Vocht en fijne deeltjes tasten metalen contacten snel aan en kunnen afdichtingen van polymeren of elastomeren in gevaar brengen.Zodra verontreinigingen de pinholte of kabeluitgang binnendringen:

•Wanneer de contactweerstand toeneemt, genereert het warmte onder elektrische belasting.
• De plating slijt sneller en er kan een kleine vonkvorming ontstaan.
• Afdichtingen verouderen voortijdig, vooral na vorst-dooi of herhaaldelijk hogedrukreinigen.

Een connector met een geschikte IP-classificatie beperkt de routes die stof en water kunnen afleggen naar de behuizing, het contactoppervlak en de trekontlasting. In de praktijk betekent dit minder incidentele storingen, minder geactiveerde beveiligingen en langere onderhoudsintervallen.

Gekoppeld versus ongekoppeld, en waarom “Cable-Out” een eigen lijn verdient

Veel assemblages hebben verschillende beschermingsniveaus, afhankelijk van hun staat:

• Gekoppeld (aangesloten op de inlaat): De interface is afgedicht, waardoor de bescherming tegen water doorgaans hoger is.
• Niet gekoppeld (blootliggende pinnen): Het contactoppervlak is open, waardoor de classificatie lager kan zijn.
• Kabeluitgang (bij de trekontlasting/overlay): Dit pad heeft vaak een eigen classificatie, omdat capillaire straling via de geleiders kan binnendringen als de afdichting zwak is.

Let bij het beoordelen van een specificatie op duidelijke, staatspecifieke verklaringen en niet op één enkel hoofdcijfer.

Voertuiginlaten en het K-achtervoegsel
Aan de voertuigzijde ziet u vaak IP6K7, IP6K5 of zelfs IP6K9K. Het achtervoegsel K wordt gebruikt voor wegomstandigheden met een bepaalde sproeidruk, -hoek en soms water met hoge temperaturen. Het geeft aan dat de inlaat is ontworpen om spatwater en professionele reiniging binnen bepaalde grenzen te weerstaan. Het geeft geen toestemming om een hete hogedrukstraal direct op een blootgestelde aansluiting van dichtbij te plaatsen.

Typische beoordelingen die u zult tegenkomen

De juiste beoordeling voor uw site kiezen

Overdekte depots en overdekte parkeerplaatsen
IP54 op de connector is doorgaans voldoende. Houd de stofkappen op de connector wanneer deze losgekoppeld is en plan snelle visuele controles in.

Openbare openluchtlocaties
Streef naar IP55 voor blootliggende connectoren en IP56 of hoger voor behuizingen om bestand te zijn tegen wind, regen en spatwater. Controleer pakkingen elk seizoen.

Kust-, stoffige of zanderige locaties
Kies voor een stofdichte eerste vinger en een sterkere waterbescherming. Zorg voor een regelmatige onderhoudsroutine om de doppen, O-ringen en de buitenste kabelmantel te reinigen. Let op zoutresten in de buurt van het contactoppervlak.

Vlootwerven met regelmatige reiniging
Selecteer connectoren en inlaten die gevalideerd zijn voor hogedrukspuiten. Publiceer de reinigingsregels: vermijd stralen van dichtbij met hoge temperaturen op het blootgestelde pistooloppervlak; respecteer afstand en hoek; laat de apparatuur afkoelen voordat u deze reinigt.

Overstromingsgevoelige of aan stormen blootgestelde locaties
IP67 op connectorbehuizingen beschermt tegen tijdelijke onderdompeling. Combineer met een droogprotocol na extreme weersomstandigheden: laat leeglopen, ventileer en controleer de isolatie voordat u de connectoren weer in gebruik neemt.

Checklist voor inkoop en kwaliteitsborging

Geef de straal en de immersie afzonderlijk aan
Als u beide nodig hebt, specificeer dan beide (bijvoorbeeld IPX6 en IPX7). Ga er niet van uit dat het een het ander impliceert.

Vraag staatsspecifieke verklaringen aan
Vraag leveranciers om een lijst met beschermingsmogelijkheden voor gekoppelde, niet-gekoppelde en uitgaande bekabeling. Vraag tekeningen aan met de locaties van de afdichtingen en de compressierichtingen.

Inclusief voertuigzijdige vereisten
Definieer de K-suffixwaarden op de inlaat, zodat deze overeenkomen met echte waspraktijken en lokale wegomstandigheden.

Plan inkomende inspectie
Repliceer de gedefinieerde nozzle, flow, druk, afstand, temperatuur en hoek. Noteer parameters en resultaten. Inspecteer na de test de afdichtingen en contacten en controleer op een eventuele toename van de contactweerstand.

Onderhoudsdocumentatie definiëren
Zorg dat er een eenvoudige, visuele controlelijst voor onderhoud is (gebruik van doppen, staat van pakkingen, vrije afvoerkanalen) en dat er vervangingsintervallen zijn voor verbruiksartikelen.

Onderhoudspraktijken die de levensduur verlengen
• Houd doppen en O-ringen schoon. Vervang verharde of ingedeukte afdichtingen.
• Vermijd hete, hogedrukstralen op korte afstand op het blootgestelde oppervlak van de connector.
• Plan na hevige regenval, wasbeurten of stormen een droogtijd op een lage temperatuur of zorg voor voldoende ventilatie.
• Train personeel over hoe gepaarde en niet-gepaarde toestanden de bescherming beïnvloeden en waarom caps belangrijk zijn.

Wat IP niet dekt (maar wel van invloed is op de duurzaamheid)
Een IP-classificatie zegt niets over IK-invloeden, UV-verwering, zoutnevelcorrosie, blootstelling aan chemicaliën of prestaties bij thermische cycli. Voor buiten- en kustlocaties moet u rekening houden met aparte vereisten of testgegevens voor deze factoren. Een connector die alleen op IP uitstekend presteert, kan toch snel verouderen als hij wordt blootgesteld aan harde stoten, fel zonlicht of zout zonder de juiste materialen en afwerkingen.

Snelle referentie: waterbeschermingsniveaus

De IP-classificatie van een EV-connector is veel meer dan een technische specificatie: het is een directe en betrouwbare indicator van de kwaliteit, veiligheid en duurzaamheid ervan. Een hogere classificatie, zoals de IP67-norm van Workersbee, staat voor een product dat bestand is tegen de elementen, gevaarlijke elektrische storingen voorkomt en jarenlang betrouwbare service biedt.

Kijk bij het kiezen van je volgende laadkabel of -station verder dan alleen de prijs en de laadsnelheid. Let op een hoge IP-classificatie. Dit is de beste garantie dat het product niet alleen is ontworpen voor ideale omstandigheden, maar ook voor de echte wereld met al zijn rommelige, onvoorspelbare glorie. Investeren in een connector met een superieure IP-classificatie is een investering in gemoedsrust, betrouwbaarheid en, belangrijker nog, veiligheid.
