Testmogelijkheden voor EV-laadproducten

Testen in de praktijk

Een kijkje in het testlaboratorium voor het opladen van elektrische voertuigen van Workersbee.

Deze video volgt een productmonster tijdens een aantal controles in ons laboratorium: van het plaatsen en buigen van de kabel tot temperatuurmeting, IP-testen, analyse van de aansluitingen en het vastleggen van testresultaten.

Herhaald mechanisch gebruik

Het inbrengen en verwijderen van de kabel, in combinatie met het buigen ervan, laat zien hoe de connectorinterface, de kabelingang en de interne geleiders reageren op herhaalde bewegingen.
Elektrische belasting en temperatuur

Stroombelasting, spanningsval en temperatuurmetingen op meerdere punten laten zien hoe de connector en kabelassemblage zich gedragen onder elektrische belasting.
Omgeving, afdichting en aansluitingen

Temperatuur- en vochtigheidstests en IP-tests controleren de behuizing en afdichtingen. Een dwarsdoorsnedeanalyse van de terminal bekijkt de binnenkant van de geklemde verbinding.

Overzicht van testmogelijkheden

Belangrijke testgebieden voor producten voor het opladen van elektrische voertuigen

M

Milieubetrouwbaarheidstesten

Producten en materialen worden blootgesteld aan temperatuur, vochtigheid, zoutnevel, UV-straling en ozon om hun reactie op veeleisende opslag- en buitenomstandigheden te onderzoeken.

Hoge / lage temperatuur Vochtigheid Zoutnevel UV-veroudering Ozonveroudering
M

Mechanische duurzaamheidstesten

Herhaalde koppelings-, kabelbuig-, torsie-, trek-, trillings- en impacttests richten zich op interfaces, vergrendelingsmechanismen, kabeldoorvoeren en interne geleiders.

Paarcycli Kabelbuigen Torsie en trekken TrillingInvloed
E

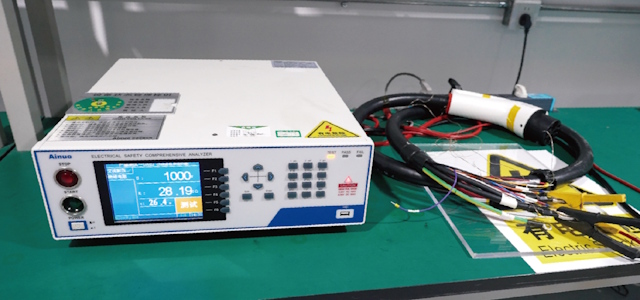

Elektrische veiligheidstesten

Isolatieweerstand, diëlektrische doorslagsterkte, aarding, contactstroom en beveiligingscontroles worden gebruikt om de integriteit van de isolatie en de beveiligingsfuncties te beoordelen.

Isolatieweerstand Bestand tegen spanning Aarding Contact CurrentBeveiligingscontroles
T

Thermische en elektrische prestaties

Tests met betrekking tot stroombelasting, temperatuurstijging en spanningsval onderzoeken hoe connectoren, kabels en laadapparatuur zich gedragen onder elektrische belasting, waarbij meerdere kanalen worden gebruikt om temperatuur- en elektrische gegevens te registreren.

Huidige belasting Temperatuurstijging Spanningsval MultipuntbewakingFunctionele testen
T

Testen van de bescherming tegen indringing

Stof- en watertests onderzoeken afdichtingen, behuizingen, interfaces, beschermkappen en kabeldoorvoerpunten onder vastgestelde IP-testomstandigheden.

IP5X IP6X IPX5 IPX7Verzegelingscontroles
M

Materiaal- en eindanalyse

Op componentniveau worden de einddoorsneden, de krimpgeometrie, de microhardheid, de oppervlakteslijtage en de materiaalveroudering onderzocht.

Terminale dwarsdoorsnede Krimpanalyse Microhardheid SlijtageMateriaalveroudering

Kernlaboratoriumapparatuur

Laboratoriumapparatuur voor het testen van laadproducten voor elektrische voertuigen

De onderstaande apparatuur maakt deel uit van onze interne testopstelling voor EV-connectoren, draagbaar. EV Opladers, oplaadkabels en bijbehorende onderdelen.

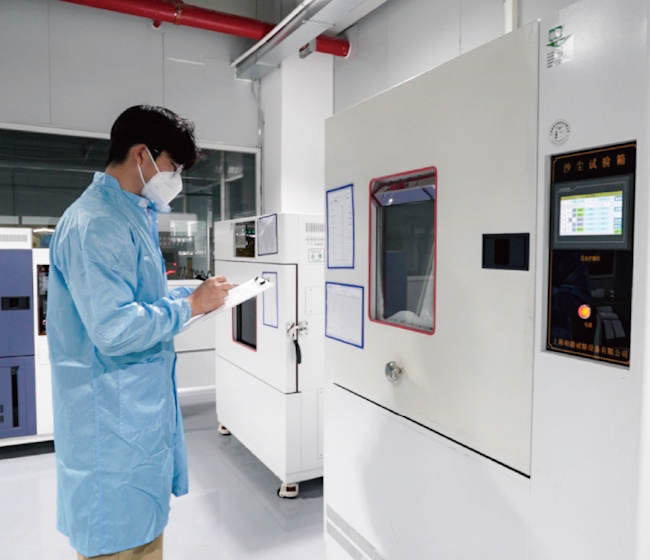

Milieutestapparatuur
1. Temperatuur- en vochtigheidskamer
2. Zoutnevelkamer
3. UV-verouderingskamer
4. Ozonverouderingskamer
Mechanische duurzaamheidsapparatuur
1. Kabelbuig- en flexietesters
2. Connector koppelingscyclustester
3. Trek-, draai- en zwaailevensmeter
4. Trillings- en schoktestsysteem
Elektrische en prestatieapparatuur
1. Multikanaals data-acquisitiesysteem
2. Programmeerbare DC-voeding, tot 2000 A
3. Isolatie-, doorslagspannings- en aardingstesters
4. AC-laadtestsysteem, tot 22 kW
Materiaal- en eindanalyseapparatuur
1. Terminale dwarsdoorsnede-analysator
2. Micro Vickers-hardheidsmeter
3. Slijtvastheidstester

Focus op de productlijn

Testfocus per type EV-laadproduct

Testplannen verschillen per productontwerp, elektrische specificaties, beoogd gebruik en toepasselijke eisen. De belangrijkste beoordelingsgebieden voor elk producttype worden hieronder weergegeven.

EV-connectoren

Voor AC- en DC-laadconnectoren, inclusief CCS1-, CCS2-, NACS-, Type 1-, Type 2- en GB/T-interfaces.

Temperatuurstijging Spanningsval Koppelingsduurzaamheid Vergrendeling en in elkaar grijpende verbinding Isolatieweerstand IP-bescherming

Bekijk de producten
Draagbare EV-laders

Voor draagbare opladers van modus 2, die de besturingseenheid, beveiligingsfuncties, netstekker, laadkabel en voertuigconnector integreren.

Oplaadfunctie Controlepiloot Lekbescherming Oververhittingsbeveiliging Aarding Isolatie en doorslagspanning

Bekijk de producten
EV-laadkabels

Voor laadkabels en kabel-connectorverbindingen die herhaaldelijk worden blootgesteld aan buigen, trekken, draaien en omgevingsinvloeden.

KabelbuigenDynamische buigingTorsie en trekkenGeleidercontinuïteitJaskledingKrimpintegriteit

Bekijk de producten
EV-adapters

Voor adapterinterfaces die verschillende connectorformaten combineren en waarbij controles op pasvorm, elektrische continuïteit, temperatuur en herhaald gebruik vereist zijn.

Interface Fit Elektrische continuïteit Temperatuurstijging Spanningsval Koppelingsduurzaamheid Isolatie en doorslagspanning

Bekijk de producten

Testworkflow

Testen van voorbeeldbeoordeling tot productondersteuning

01
Product- en componentenbeoordeling

De productstructuur, aansluitingen, kabels, behuizingen, afdichtingen en andere belangrijke onderdelen worden gecontroleerd voordat het testplan wordt opgesteld.
02
Testplan en monstervoorbereiding

Testobjecten en bemonsteringsomstandigheden worden geselecteerd op basis van het producttype, het elektrisch vermogen en de projectvereisten.
03
Producttesten

De monsters worden onderworpen aan de voor het product en project vastgestelde tests, waarbij de resultaten worden vastgelegd voor evaluatie.
04
Technische beoordeling

De testresultaten worden getoetst aan het ontwerp, de materialen, de aansluitingen en het beoogde gebruik voordat het product verder wordt ontwikkeld.
05
Productiekwaliteitscontroles

Tijdens de productie worden de nodige inspecties en geselecteerde tests uitgevoerd om de productconsistentie te controleren.
06
Testgegevens en documentondersteuning

Afhankelijk van het product en het project kunnen geselecteerde testresultaten, kwaliteitsdocumenten en technische dossiers worden verstrekt.

STANDAARDEN & DOCUMENTATIE

Ondersteuning bij normen en documentatie

Testonderdelen worden geselecteerd op basis van het producttype, de doelmarkt en de toepasselijke eisen. Beschikbare testverslagen, kwaliteitsdocumenten en technische dossiers zijn afhankelijk van het product en de projectomvang.

Beschikbare technische en kwaliteitsdocumenten

Afhankelijk van het product en de projectomvang kunnen de beschikbare bestanden het volgende omvatten:

Productspecificaties

Certificeringsdocumenten

Geselecteerde testresultaten

Inspectie- en kwaliteitsregistraties

Technische tekeningen en bijbehorende bestanden

Productnormen voor EV-laadsystemen

IEC 62196 IEC 61851 IEC 62752 SAE J1772 UL 2251 UL 2594 GB/T 20234GB/T 18487
Referenties voor milieu-, mechanische en materiaaltesten

IEC 60068-serie IEC 60529 ISO 16750 ISO 9227 EN 50620ASTM G154 ASTM E384USCAR-37

Heeft u testrapporten of kwaliteitsdocumenten nodig voor uw EV-laadproject?

Deel uw producttype, doelmarkt en projectvereisten. Wij bevestigen dan welke testresultaten, certificeringsdocumenten en kwaliteitsdossiers beschikbaar zijn voor beoordeling.

Beschikbare documenten opvragen

Testmogelijkheden voor laadapparatuur voor elektrische voertuigen
