Waarom CCS2-locaties met hoog vermogen overstappen op vloeistofgekoelde connectoren

Hoge stroom verandert alles. Zodra een CCS2 De site richt zich op meer dan 300 ampère, voor lange afstanden vormen warmte, kabelgewicht en de ergonomie van de driver de echte beperkingen. Vloeistofgekoelde connectoren voeren warmte af uit de contacten en de kabelkern, zodat de hendel bruikbaar blijft en de stroomvoorziening optimaal blijft. Deze handleiding legt uit wanneer de switch zinvol is, waar u op moet letten bij de hardware en hoe u deze kunt gebruiken met minimale downtime.

Wat breekt er echt bij hoge stroom?
– I²R-verlies bepaalt de temperatuur bij de contacten en langs de geleider.
– Dikker koper vermindert de weerstand, maar maakt de kabel zwaarder en stijver.
– De omgevingswarmte en de opeenvolgende sessies stapelen zich op; de wachtrijen in de middag vergen veel van de granaten.
– Wanneer de connector oververhit raakt, wordt de controller gedeclasseerd; sessies worden uitgerekt en bays worden weer opgestart.

Waar natuurlijke koeling nog steeds wint
Natuurlijk gekoelde handgrepen werken goed bij gematigd vermogen en koelere klimaten. Ze vermijden pompen en koelvloeistof. Onderhoud is eenvoudiger en reserveonderdelen zijn goedkoper. Het nadeel is een constante stroom in warme seizoenen of bij zware belasting.

Hoe vloeistofkoeling het probleem oplost

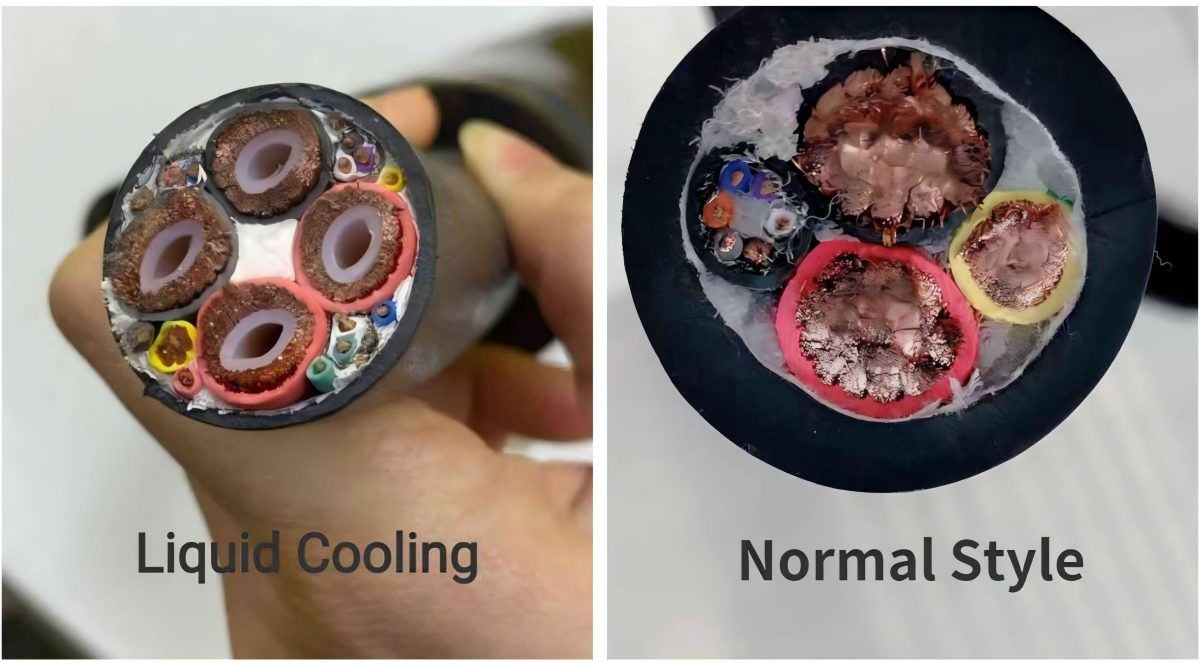

Een vloeistofgekoelde CCS2-connector transporteert koelvloeistof dicht bij de contactset en door de kabelkern. De warmte verlaat het koper, niet de hand van de bestuurder. Standaardconfiguraties zijn voorzien van temperatuursensoren op de stroompinnen en in de kabel, plus flow-/drukbewaking en lekdetectie, gekoppeld aan een veilige uitschakeling.

Beslissingsmatrix: wanneer overstappen op vloeistofgekoelde CCS2

Workersbee CCS2 vloeistofgekoeld in één oogopslag
– Stroomklassen: 300 A / 400 A / 500 A continu, tot 1000 V DC.
– Doelstelling temperatuurstijging: < 50 K bij de aansluiting onder de vermelde testomstandigheden.
– Koelcircuit: typische stroming van 1,5–3,0 l/min bij ongeveer 3,5–8 bar; ongeveer 2,5 l koelmiddel voor een kabel van 5 m.
– Referentie-energieverbruik: circa 170 W bij 300 A, 255 W bij 400 A, 374 W bij 500 A (gepubliceerde gegevens ondersteunen de ontwikkeling van scenario's met hogere ampère).
– Milieu: IP55-afdichting; bedrijfstemperatuur -30 °C tot +50 °C; geluidsniveau bij de handgreep < 60 dB.
– Mechanica: koppelkracht minder dan 100 N; mechanisme getest voor meer dan 10.000 cycli.
– Materialen: verzilverde koperen aansluitingen; duurzame thermoplastische behuizingen en TPU-kabel.
– Conformiteit: ontworpen voor CCS2 EVSE-systemen en IEC 62196-3-vereisten; TÜV/CE.
– Garantie: 24 maanden; OEM/ODM-opties en gangbare kabellengtes beschikbaar.

Waarom chauffeurs en operators het verschil voelen
– Een slankere buitendiameter en lagere buigweerstand verbeteren de bereikbaarheid van aansluitingen op SUV's, bestelwagens en vrachtwagens.
– Lagere temperaturen van de behuizing zorgen voor minder vaak opnieuw aansluiten en minder mislukte starts.
– Extra thermische ruimte zorgt ervoor dat het ingestelde vermogen tijdens pieken in de middag vlak blijft.

Betrouwbaarheid en service, eenvoudig gehouden
Vloeistofkoeling voegt pompen, afdichtingen en sensoren toe, maar ontwerpkeuzes houden de downtime laag. Workersbee richt zich op vervangbare slijtageonderdelen (afdichtingen, triggermodules, beschermende laarzen), toegankelijke temperatuur- en koelvloeistofsensoren, duidelijke lek-vóór-breuk-paden en gedocumenteerde koppelstappen. Monteurs kunnen snel werken zonder de hele kabelboom te hoeven verwijderen. Een garantie van twee jaar en een ontwerp met een insteekcyclus van meer dan 10.000 cycli zijn afgestemd op werkzaamheden op openbare locaties.

Inbedrijfstellingsnotities voor hoogvermogensruimten

Stel eerst de heetste baai in bedrijf. Breng contact- en kabelkernsensoren in kaart; kalibreer offsets.

Het podium blijft op 200 A, 300 A en de doelstroom staan; registreert de ΔT van de omgevingsstroom tot de behuizing van de handgreep.

Stel stroom-koelmiddelcurven en boost-vensters in de controller in; activeer een elegante tapsheid.

Let op drie getallen: contacttemperatuur, kabelinlaattemperatuur en doorstroming.

Waarschuwingsbeleid: "geel" voor drift (stijgende ΔT bij dezelfde stroomsterkte), "rood" voor geen doorstroming, lekkage of te hoge temperatuur.

Kit op locatie: voorgevuld koelmiddelpakket, O-ringen, triggermodule, sensorpaar, koppelblad.

Wekelijkse beoordeling: bereken de tijd waarin het vermogen wordt vastgehouden ten opzichte van de omgevingstemperatuur; draai de baaien als één baan het eerst opwarmt.

Kopersscorekaart voor CCS2 vloeistofgekoelde connectoren

Thermische realiteitscheck
Twee omstandigheden stellen zelfs goede hardware op de proef: een hoge omgevingstemperatuur en een hoge inschakelduur. Zonder vloeistofkoeling moet de controller eerder de belasting verlagen om de contacten te beschermen. Door gebruik te maken van een vloeistofgekoelde CCS2-handgreep kan de locatie de doelstroom langer aanhouden, waardoor wachtrijen worden verkort en de omzet per bay wordt gestabiliseerd.

Menselijke factoren
Bestuurders beoordelen een locatie op hoe snel ze kunnen opladen en wegrijden. Een stijve kabel of een hete behuizing vertraagt ​​hen en verhoogt de kans op fouten. Slanke, vloeistofgekoelde kabels maken aansluitingen gemakkelijker bereikbaar en zorgen voor een natuurlijke, comfortabele oplaadhoek.

Compatibiliteit en normen
De CCS2-signalering blijft hetzelfde; wat verandert, zijn het warmtepad en de monitoring. Zorg voor acceptatie rond temperatuurstijging, manteltemperatuur en storingsafhandeling. Houd per bay gegevens bij van de huidige, omgevings-, contacttemperatuur en tapsheidspunten ter ondersteuning van audits en seizoensafstemming.

Kosten van eigendom, niet alleen CapEx
Regelmatige derating kost meer bij langere sessies en walk-offs dan het bespaart op hardware. Houd rekening met sessietijd in uw bins met de hoogste omgevingstemperatuur, technische tijd voor frequente swaps, verbruiksartikelen (koelvloeistof, filters indien gebruikt) en ongeplande downtime per kwartaal. Voor hubs met een hoge belasting zijn vloeistofgekoelde connectoren de beste in doorvoer en voorspelbaarheid.

Waar Workersbee past

Workersbee's vloeistofgekoelde CCS2-handgreep is gebouwd voor een constante hoge stroomsterkte en eenvoudig onderhoud, met in het veld toegankelijke sensoren, snel verwisselbare afdichtingen, een stille grip en duidelijke aanhaalmomenten voor technici. Integratie-instructies behandelen de flow (1,5–3,0 l/min), druk (ongeveer 3,5–8 bar), het stroomverbruik onder de 160 W voor de koellus en het typische koelmiddelvolume per kabellengte. Dit helpt locaties om flagship bays snel operationeel te krijgen en de stroomvoorziening in warme seizoenen te behouden zonder dat er grote kabels nodig zijn.

Veelgestelde vragen

Bij welke stroomsterkte moet ik vloeistofkoeling overwegen?
Wanneer uw plan een aanhoudende stroomsterkte van ruim 300 ampère of hoger vereist, of wanneer het klimaat en de bedrijfscyclus de temperaturen van de behuizing doen stijgen.

Is vloeistofkoeling moeilijk te onderhouden?
Het voegt onderdelen toe, maar goede ontwerpen maken de gebruikelijke omwisselingen snel. Houd een kleine set op locatie en registreer drempels.

Zullen bestuurders het verschil merken?
Ja. Dunnere kabels en koelere handgrepen zorgen ervoor dat je sneller kunt opladen en minder vaak misgaat.

Kan ik gemengde baaien gebruiken?
Ja. Veel locaties hebben een paar vloeistofgekoelde rijstroken voor zwaar verkeer en houden natuurlijk gekoelde rijstroken aan voor matig verkeer.
