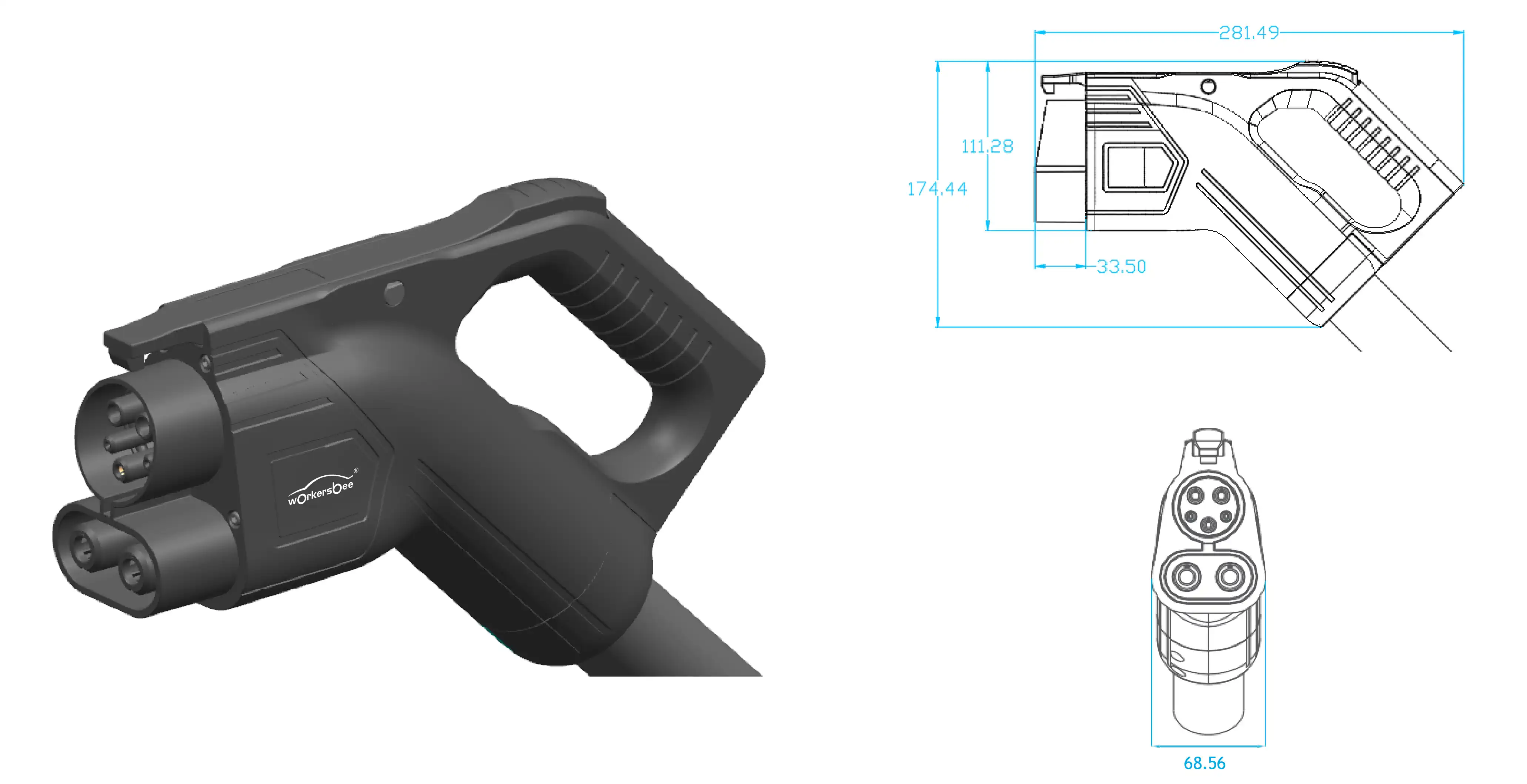

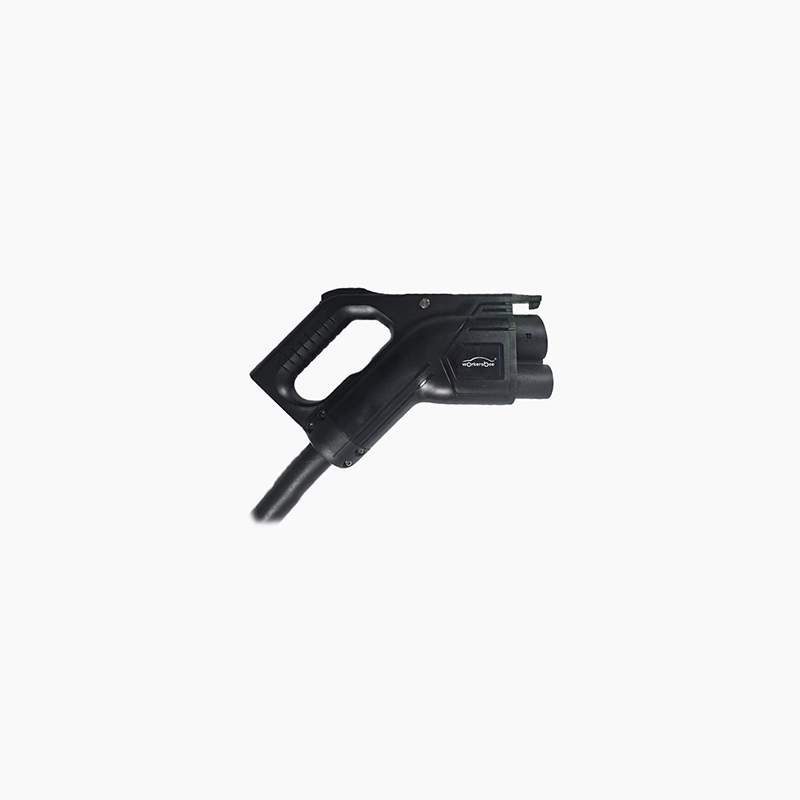

De Workersbee CCS1 400A DC-laadconnector is ontworpen voor DC-laadsystemen die een natuurlijk gekoelde connector met hoge stroomsterkte vereisen. Hij voldoet aan de SAE J1772-interfacestandaard en is bedoeld voor elektrische voertuigen die gebruikmaken van de CCS1-laadinterface.

De connector is geschikt voor 400A en 1000V DC. Belangrijke parameters zijn onder andere een isolatieweerstand van meer dan 500MΩ, een doorslagspanning van 3000V, een insteek- en uittrekkracht van minder dan 100N en een mechanische levensduur van meer dan 20.000 onbelaste cycli. De brandbaarheidsclassificatie is UL94 V-0.
Voor gebruik buitenshuis en in commerciële laadomgevingen is de connector gespecificeerd volgens IP55 en ondersteunt deze een omgevingstemperatuurbereik van -40℃ tot 50℃. Het product ondersteunt tevens temperatuurbewaking, die volgens de specificaties tijdens gebruik moet worden ingeschakeld.
De 400A-versie ondersteunt projectspecifieke aanpassingen van kabellengte, striplengte, type kabeloog en sensortype. Beschikbare sensoropties zijn onder andere PT1000 en NTC, afhankelijk van de integratievereisten aan de laderzijde.

Nominale waarde: 400A / 1000V DC
Ontworpen voor CCS1 DC-laadsystemen met een nominale stroomsterkte van 400A en een nominale spanning van 1000V DC.
Natuurlijk gekoelde kabelstructuur
Geschikt voor laderontwerpen die gebruikmaken van een van nature gekoelde connectorarchitectuur voor hoge stroomsterkte.
Ondersteuning voor temperatuurbewaking
Temperatuurdetectie moet tijdens gebruik ingeschakeld zijn, en er zijn PT1000- of NTC-opties beschikbaar voor verschillende integratiebehoeften van de lader.
Buitenbescherming
Voldoet aan de IP55-norm voor laadtoepassingen die bescherming tegen weersinvloeden vereisen bij installatie buitenshuis.
Mechanische en materiaaleigenschappen
De inbreng- en uittrekkracht is lager dan 100 N, de mechanische levensduur bedraagt meer dan 20.000 onbelaste cycli en de brandbaarheidsclassificatie van het materiaal is UL94 V-0.
Projectgebaseerde aanpassing
Biedt de mogelijkheid om de kabellengte, de lengte van de strip, het type kabeloog en het type sensor aan te passen.
Is deze connector geschikt voor CCS1 DC-laadtoepassingen in Noord-Amerika?
Ja. Het is ontworpen voor CCS1 DC-laadtoepassingen in Noord-Amerika. De uiteindelijke compatibiliteit moet worden bevestigd aan de hand van de laderconfiguratie en de actieradius van het beoogde voertuig.
Is CCS1 hetzelfde als J1772?
De J1772 wordt hoofdzakelijk gebruikt voor AC-laden, terwijl de CCS1 wordt gebruikt voor DC-snelladen.
Is vloeistofkoeling altijd nodig voor een 400A CCS1-connector?
Nee. Dit product maakt gebruik van een kabelstructuur met natuurlijke koeling. De koelingsbehoefte is afhankelijk van het ontwerp van de lader en de bedrijfsomstandigheden.
Waarom is temperatuurbewaking belangrijk?
Het helpt de warmteontwikkeling bij contactpunten met hoge stroomsterkte tijdens gelijkstroomladen te beheersen en ondersteunt thermisch beheer.
Wat kan er aan deze connector worden aangepast?
De kabellengte, de lengte van de strip, het type kabeloog en het type sensor kunnen worden aangepast.
Wat moeten kopers bevestigen vóór de implementatie?
Kopers dienen de compatibiliteit van de voertuiginlaat, de elektrische specificaties van de lader, de thermische strategie, het certificeringsproces en de bedrijfsomstandigheden te controleren.
